該篇論文發表于《純堿工業》雜志2006年第5期

輕質純堿和重質輕純堿篩分設備

周伯助 大連化工研究設計院      遼寧 大連 116023

 孫世德 大連孚德機械制造有限公司 遼寧  大連 116039

摘要：敘述了輕質純堿和重質純堿篩分的國產設備

關鍵詞：篩分；引進技術國產化

中圖分類號：TH237   文獻標識碼：B   文章編號：1005-8370（2006）05-47-02

純堿在碳化結晶過程中，受不穩定因素影響，產生不同粒度的結晶物；而煅燒中因溫度和結疤，也產生大小不等的塊狀物料；運輸過程中，也有疤塊產生，輕質堿和重質堿使用廠家都希望用顆粒均勻的產品，因此須進行篩分。

純堿篩分操作傳統采用滾筒篩。這種篩子結構簡單，主要由傳動裝置，滾筒篩網，上下殼體，進出料口，塊料出口和排氣口等組成。特點是效率高，耐高溫，如果網孔大篩網使用壽命也長。以前篩網孔徑較大，近幾年使用廠家要求純堿較細。目前，篩網網目大約在10-16之間，如果篩網網目超過16，篩網網絲過細，堿塊容易擊碎篩網，而且經常換篩網比較麻煩，并影響生產。

篩分后的篩下物料進入純堿倉，篩上塊料進入細粉碎機破碎，可直接進入堿倉，或者經提升再進到篩子篩分。

近幾年，有的廠家選用一種新的篩分設備，它集篩分—破碎為一體，這種篩分設備為氣旋篩，氣旋篩與滾筒篩相比，體積小，所占面積和空間比滾筒篩小的多。也適用篩分熱堿，這種篩子的最大特點能破碎堿塊。據使用廠家介紹，破碎率達到98%，篩網采用不銹鋼，使用壽命長，Φ450mm×1200mm網徑的氣旋篩能力可達25t/h，運行中沒有粉塵排出，軸承采用壓縮空氣清掃，粉塵不易進到軸承內，延長了軸承的使用壽命，受到很多廠家的歡迎。

近十幾年來各廠廣泛開發重質純堿，特別是浮法玻璃生產線增加以來，重質純堿是它的必備配料，產品有普通重質純堿和低鹽重質純堿兩種，在粒度要求上是一樣的，均在6-80目。

篩分設備各廠家選用的也不同，有幾家大廠上世紀90年代開發重質純堿時，國內沒有合適的篩分設備，引進德國的振動篩，使用效果比較好，但價格高。有的廠開發重質純堿規模比較小，資金不足，而使用國內開發的圓振篩，這種篩子使用時故障較多，篩網使用壽命較短；近幾年，不少?gòu)S家選用新開發的回轉移動篩，從使用情況上來看，效果比較理想，完全達到篩分重質純堿的要求。

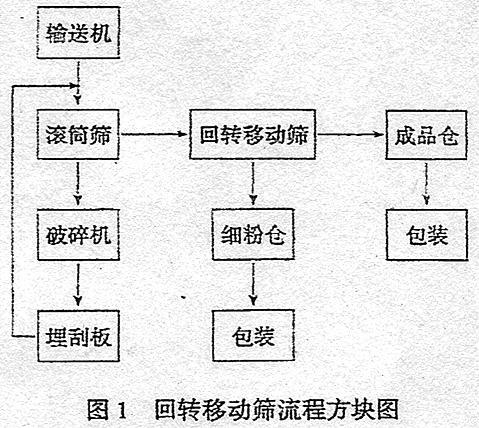

回轉移動篩可以單獨布置在生產線上，2層篩網，一次完成篩分。另外，也可以與滾筒篩配套使用，滾筒篩為粗篩篩分，篩下物料再由回轉移動篩一層篩網篩分，篩上物料為合格產品進入成品倉，篩下細粉進入細粉倉，滾筒篩上塊料，進入破碎機粉碎，再由垂直埋刮板輸送機提升到滾筒篩或回轉移動篩篩上，進入篩內進行第二次篩分。圖1為其流程方塊圖。

堿篩分設備開發的種類不多，滾筒篩是開發較早的一種，結構簡單，體積龐大，但是，效率較高；回轉移動篩在2001年第2期《純堿工業》介紹過，上述兩種篩分設備不再介紹了。

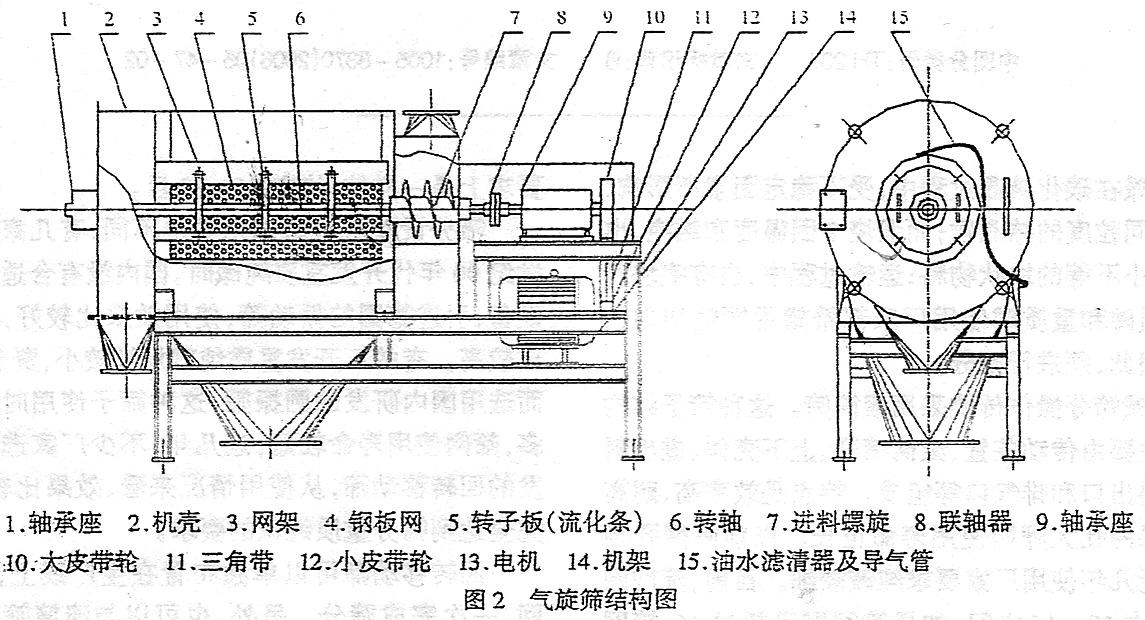

下面主要介紹根據引進德國技術開發研制的氣旋篩，其結構見圖2。

設備由電機和三角皮帶輪驅動，網徑圍Φ400mm，網孔0.5-4mm，最大能力可達25t/h。電機功率7.5kw，轉速360r/min。物料由進了口進入螺旋加料機，經螺旋葉片均勻擠推到篩子內，同軸轉子板（流化條）將物料均勻攪起，使物料流化懸浮，不斷沖擊篩網（固定篩），細粉通過篩孔進入殼體內下料口排出，轉子板帶有傾角，使物料向尾端流化運動，充分利用了篩網面積，增加了篩選效率，塊狀物料，經轉子板不停的擊打，大部分被擊碎篩出，少部分沒被擊碎的，進入尾端出料口排出。達到了篩分和粉碎的目的。

    由大連孚德機械制造有限公司生產的氣旋篩已在自貢?shū)欪Q化工（集團）有限責任公司純堿廠、內蒙古吉蘭泰堿廠等企業投入使用，效果良好。大連振動篩公司專業生產篩選設備、粉碎設備、輸送設備。您有任何問題可以登陸我們的網站或電話咨詢我們，歡迎您的致電。
